Nov11’s diary(自宅での開発環境作り )

3Dプリンタと切削加工機で工作した事をアップして行きます

電源関係

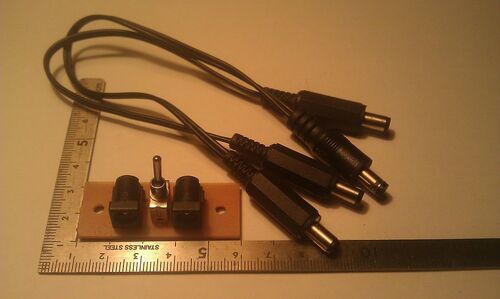

電源用スイッチ&DCケーブル完成!

電源用スイッチ&DCケーブル完成!電流容量にスイッチが耐えられるか若干心配なので、あくまでも試験用として使用する事にしよう んで、こんな感じで使用する事になるスイッチは、ケースに取り付けるデザインにしたので、取りあえず可変電源の上に固定して…

2チャンネル可変電源完成!

2チャンネル可変電源完成! パイロットランプの緑が良い感じ半固定抵抗で、電圧を変更する事が出来たけど、スイッチが無いのが困りものなので、スイッチを作成する事にする構造は簡単で、DCジャック間にトグルスイッチを入れるだけのシンプル構造基板は、…

可変電源を自作する事にした(3Dイメージ図)

電源作りは、Fairchild社のLM350を使用する事に決定!1.2~33Vの可変で3Aまで出力できる回路は、メーカ資料をそのまま使用するつもりだったが色々調べてたら、スパイク電流保護等を入れた方が良いみたいなので、これらを追加した物で作成する事にし…
